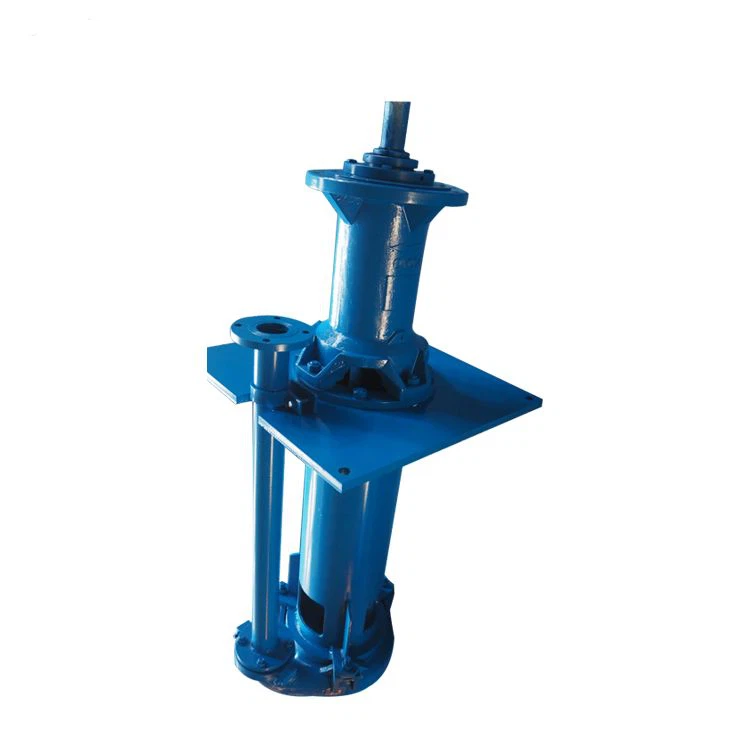

Pompa Lumpur Vertikal Sentrifugal

pengantar

Pompa lumpur vertikal sentrifugal ZJL adalah struktur kantilever hisap tunggal-tahap tunggal. Komponen hidrolik pompa dihubungkan dengan bantalan kursi, kursi penyangga dan pipa penghubung. Cairan dikeluarkan dari komponen pipa outlet cairan. Impeller pompa adalah impeller semi terbuka, dan bilah pencampur diatur pada perpanjangan saluran masuk bilah impeller. Fitur utama pompa adalah bahwa poros pompa di bagian bawah air memiliki kekakuan yang cukup, dan tidak ada bantalan antara impeller dan cangkang pompa, Tanpa segel poros, media yang mengandung konsentrasi partikel tetap yang besar dapat diangkut. Panjang pompa yang dimasukkan ke dalam cairan antara 800-2000mm. Jika perlu, dapat dilengkapi dengan pipa hisap. Segel poros menggunakan pompa yang lebih besar untuk dimasukkan ke dalam cairan untuk operasi tanpa segel poros. Transmisi dipasang pada penyangga motor dan kursi penyangga oleh motor vertikal dan dihubungkan dengan pompa dengan kopling. Pompa dihubungkan dengan motor melalui kopling elastis. Dari arah penggerak utama, pompa berputar searah jarum jam.

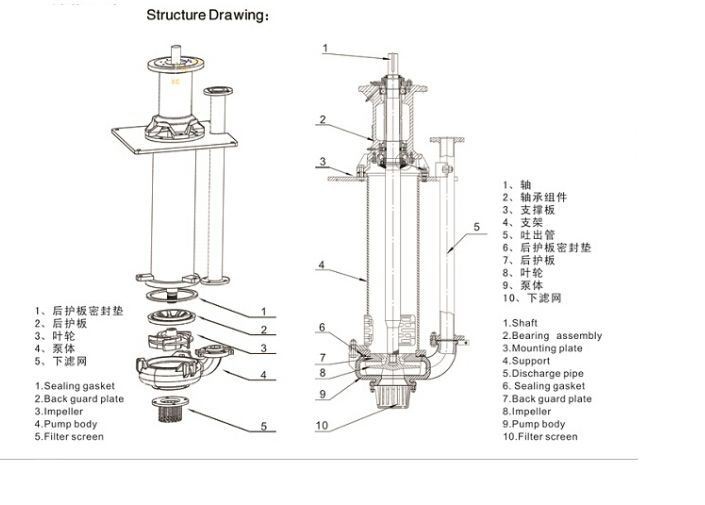

Struktur

Bahan

FeCr30, Cr26, Cr20, Cr12, A49, A532, Baja fase ganda 2205, Liner karet

Jenis segel

Segel pengepakan atau segel mekanis

Pelumasan gemuk

Mode koneksi

Kopling atau sabuk

Fitur utama / manfaat pompa lumpur vertikal sentrifugal

● Bearing assembly – a large diameter shaft with short overhang minimizes deflection and contributes to long bearing life. Only four through bolts are required to hold the cartridge type housing in the frame.

● Liners-easily replaceable liners are bolted, not glued, to the casing for positive attachment and ease of maintenance. Hard metal liners are completely interchangeable with pressure moulded elastomer.

● Elastomer seal rings back all liner joints.

● Casing–Casing halves of cast or ductile iron with external reinforcing ribs provide high operating pressure capabilities and an extra measure of safety.

● Impeller–front and rear shrouds have pump out vanes that reduce recirculation and seal contamination. Hard metal and moulded elastomer impellers are completely interchangeable.

● Cast in impeller threads require no inserts or nuts. High efficiency and high head designs are also available.

● Throatbush–wear is reduced and maintenance simplified by the use of tapered mating faces to allow positive accurate alignment during assembly and simple removal.

● One-piece frame – a very robust one-piece frame cradles the cartridge type bearing and shaft assembly.

● An external impeller adjustment mechanism is provided below the bearing housing for easy adjustment of impeller clearance
